Состав наших проектов

Любой комплект документации

Подготовим для вас любой комплект проектной документации в зависимости от ваших потребностей и пожеланий. Вы можете приобрести документацию архитектурного и строительного раздела, проект инженерных сетей и сметную документацию. Приобретайте только тот комплект проектной документации, который Вам необходим, не переплачивая за лишнее. Воспользуйтесь нашими специальными предложениями и купите типовой проект дома по супер цене всего от 150 белорусских рублей!

Архитектурный раздел (АР)

Это чертежи концепции дома - его внешнего вида, планировок и подробных размеров по ним.

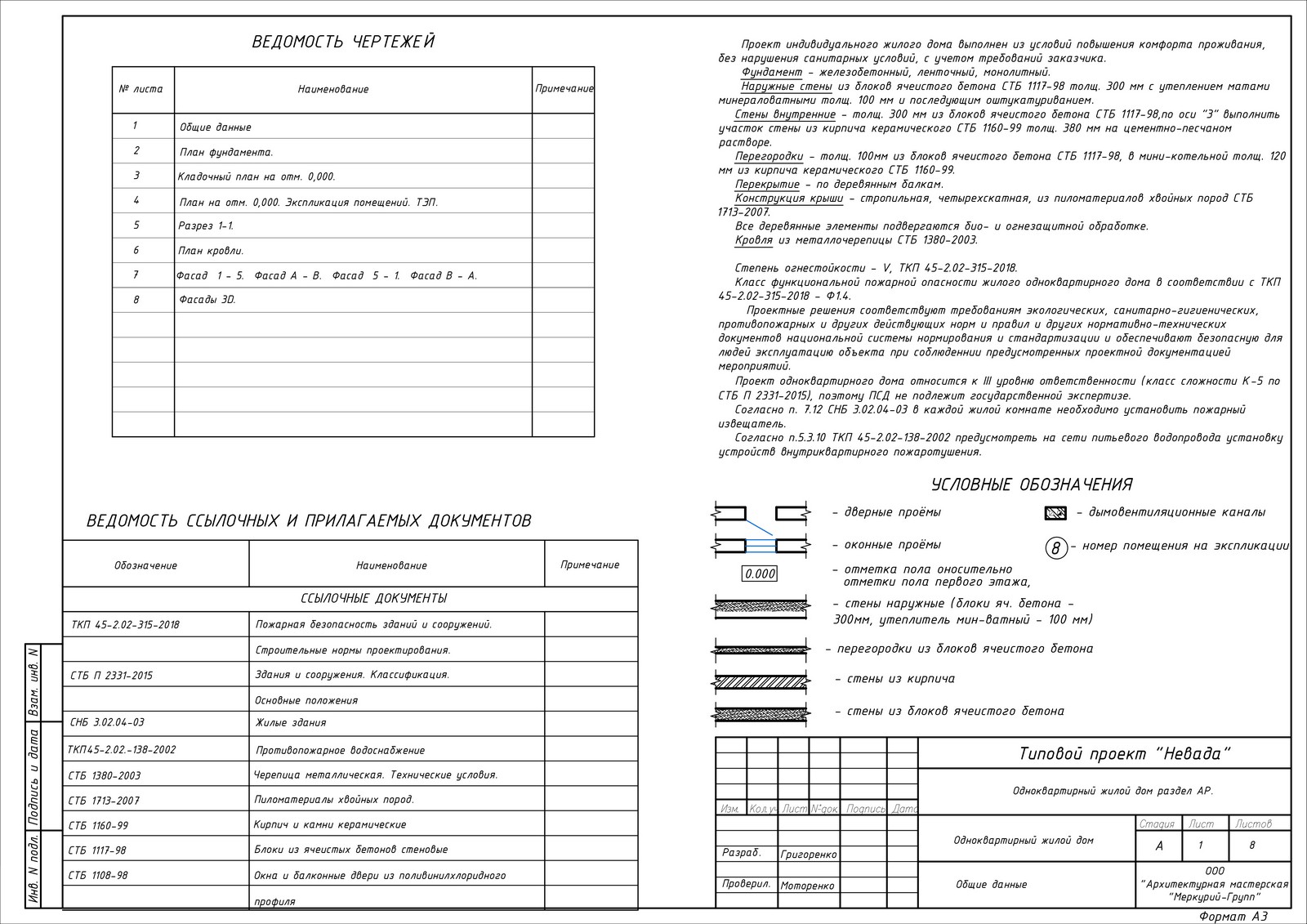

Общие данные

Входит ведомость чертежей, пояснительная записка с описанием конструкций дома и его технических параметров, ведомость ссылочных и прилагаемых документов.

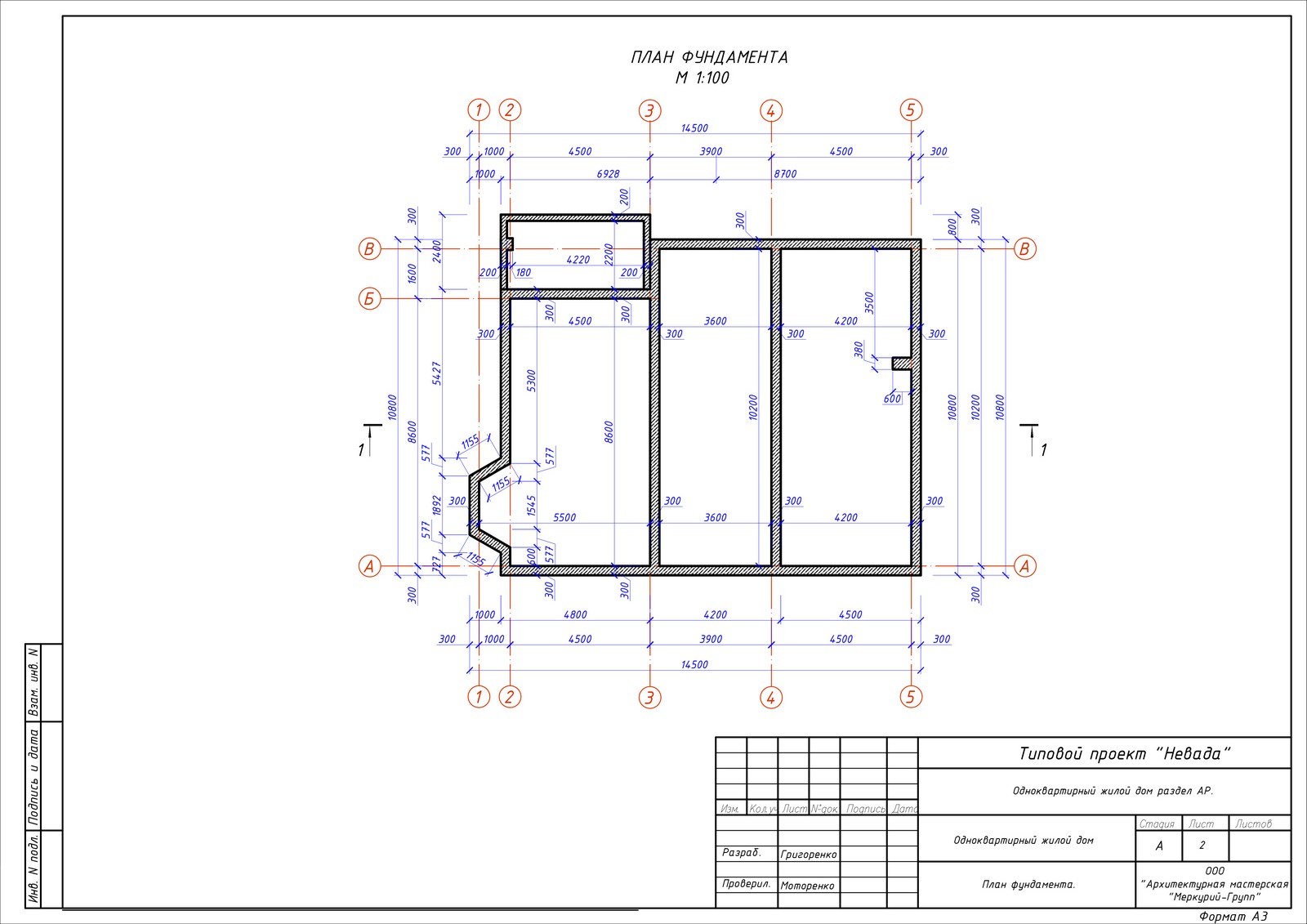

План фундамента

Показывает расположение фундамента жилого дома с привязкой к осям жилого дома. Более детальные планы, узлы и разрезы фундамента представлены в разделе КР.

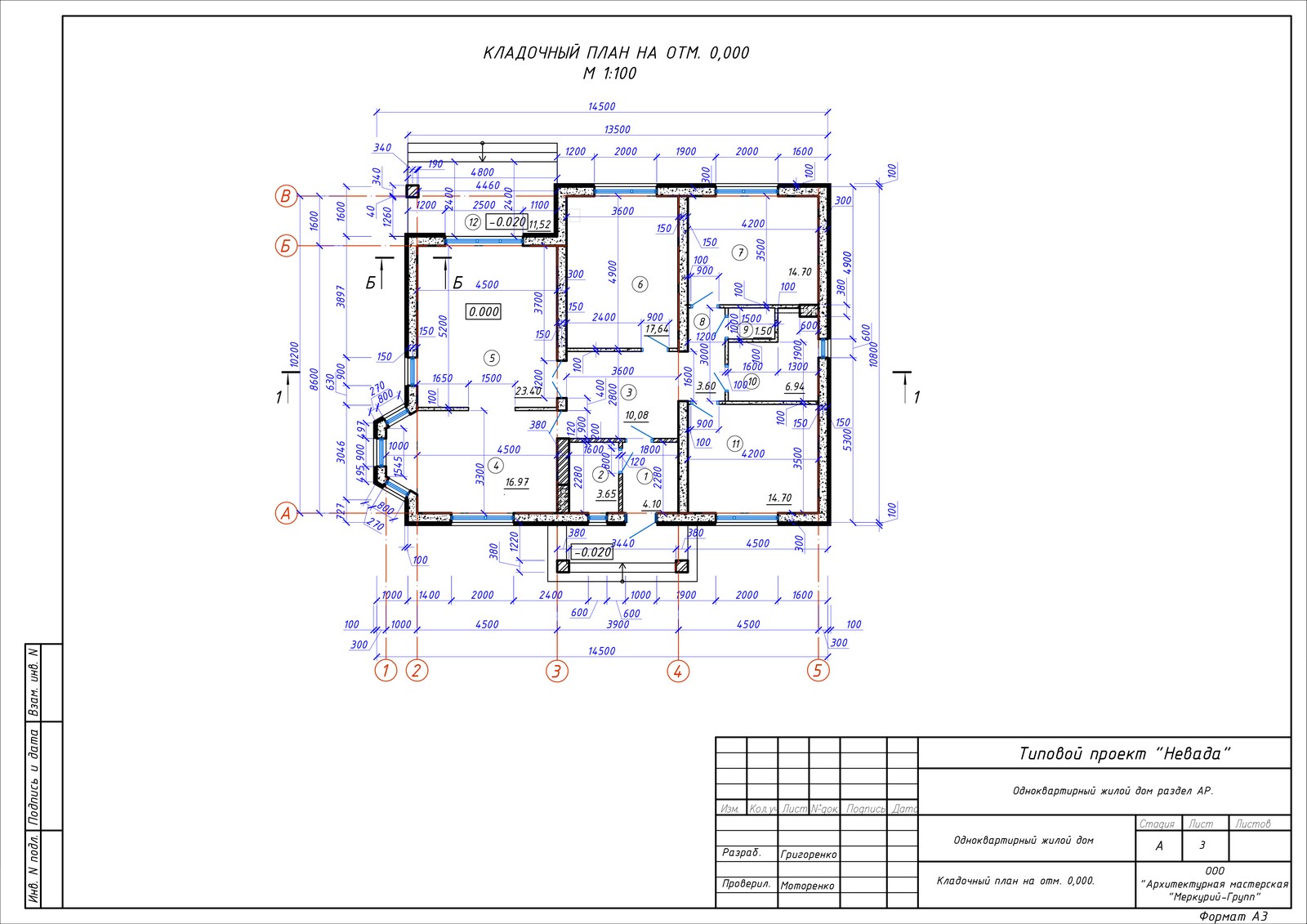

Поэтажные планы дома + планы со схематичной расстановкой мебели

В них указываются точные внешние габариты сооружения, расположение и размеры оконных и дверных проемов, толщины стен, размеры и площади всех помещений, расположение лестниц, вентиляционных каналов и прочих элементов. Схематично расставляется мебель и сантехнические приборы.

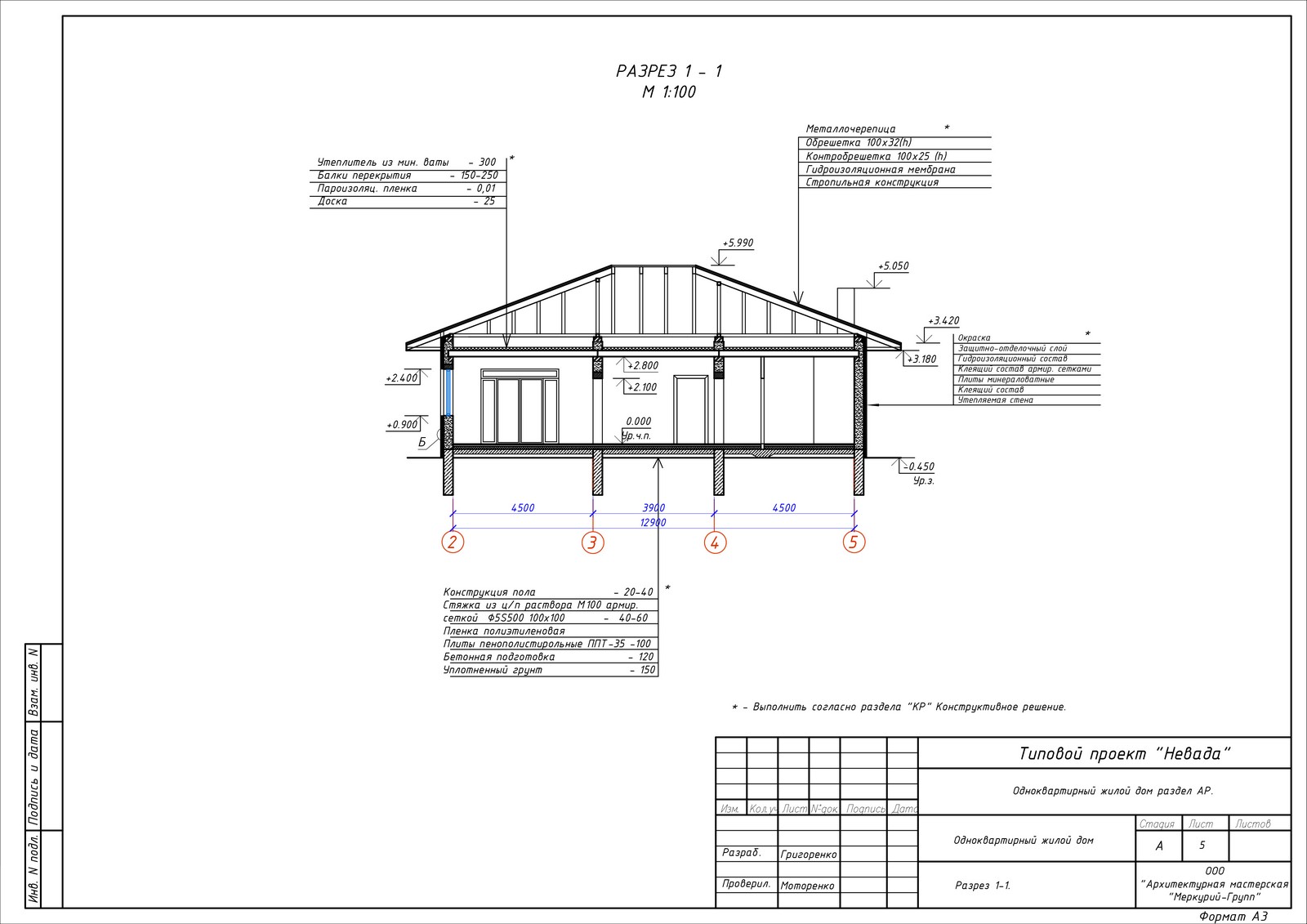

Разрез дома

Это чертеж, на котором наглядно видны отметки высот конструкций перекрытий и полов, стен, кровли дома, устройства фундамента, окон, дверей, конек дома.

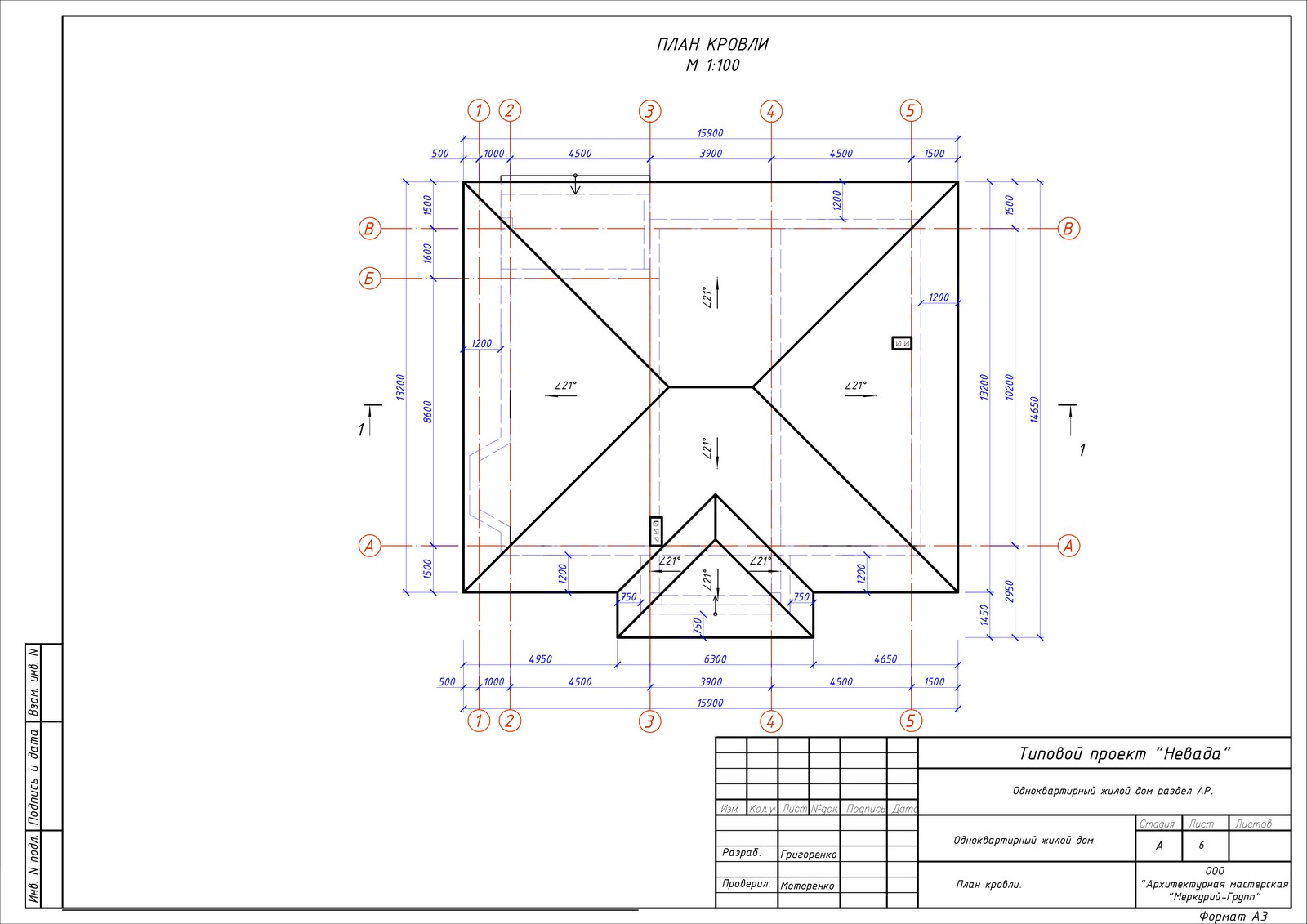

План кровли

Чертеж с планом кровли показывает полную геометрию кровли. На нем наглядно видны изломы и уклон кровли, ширина свесов, а также конструктивные элементы кровли, такие как мансардные окна, дымоходы, вентиляционные каналы, а также их размеры.

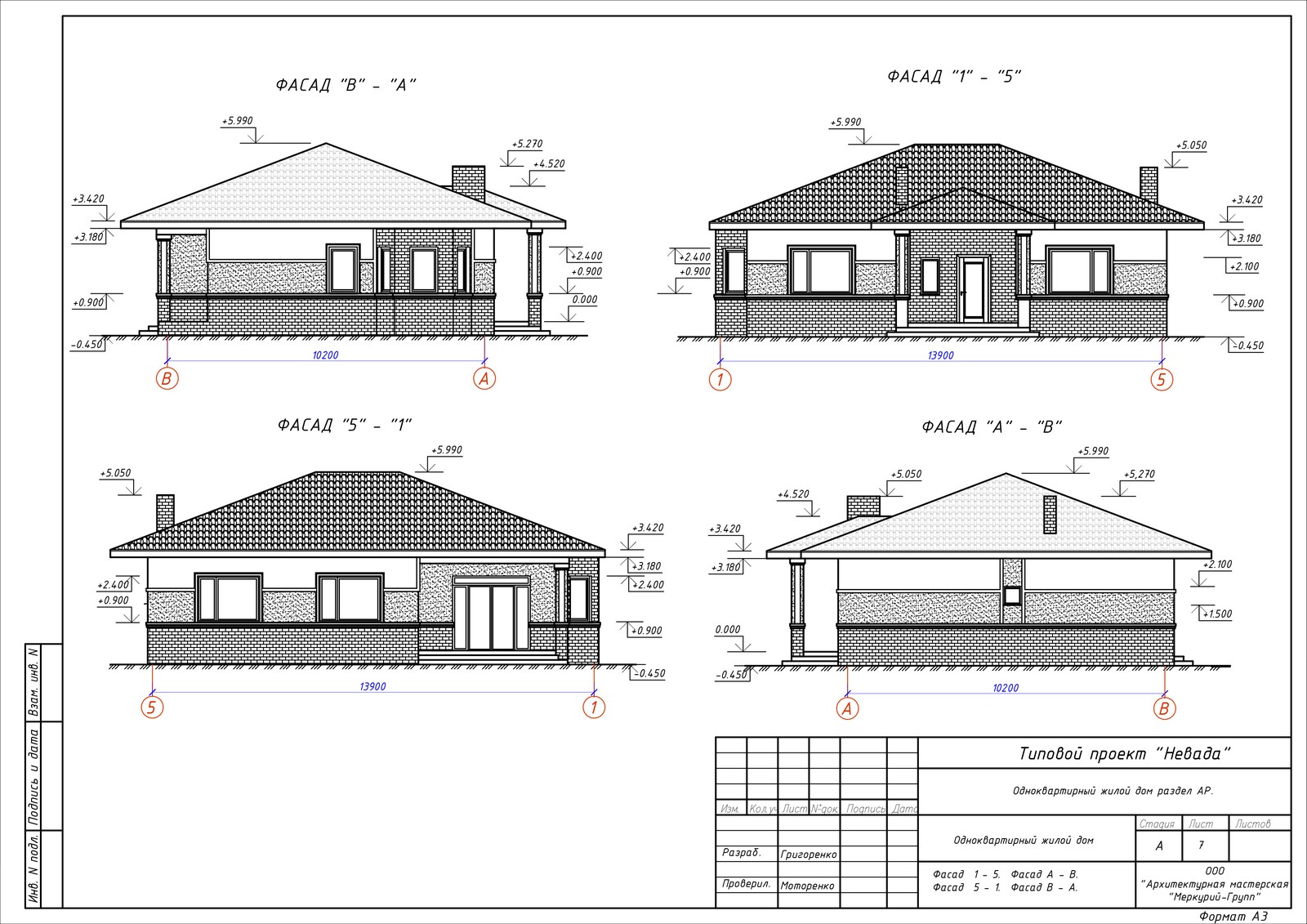

Фасады в 2Д

Это чертежи внешнего вида с четырех сторон дома, которые дают более подробное представление об отметках высот всех основных элементов фасадов. На них даются отметки высот дверных и оконных проемов, балконов, крылец, свесов кровли, конька дома и т.д.

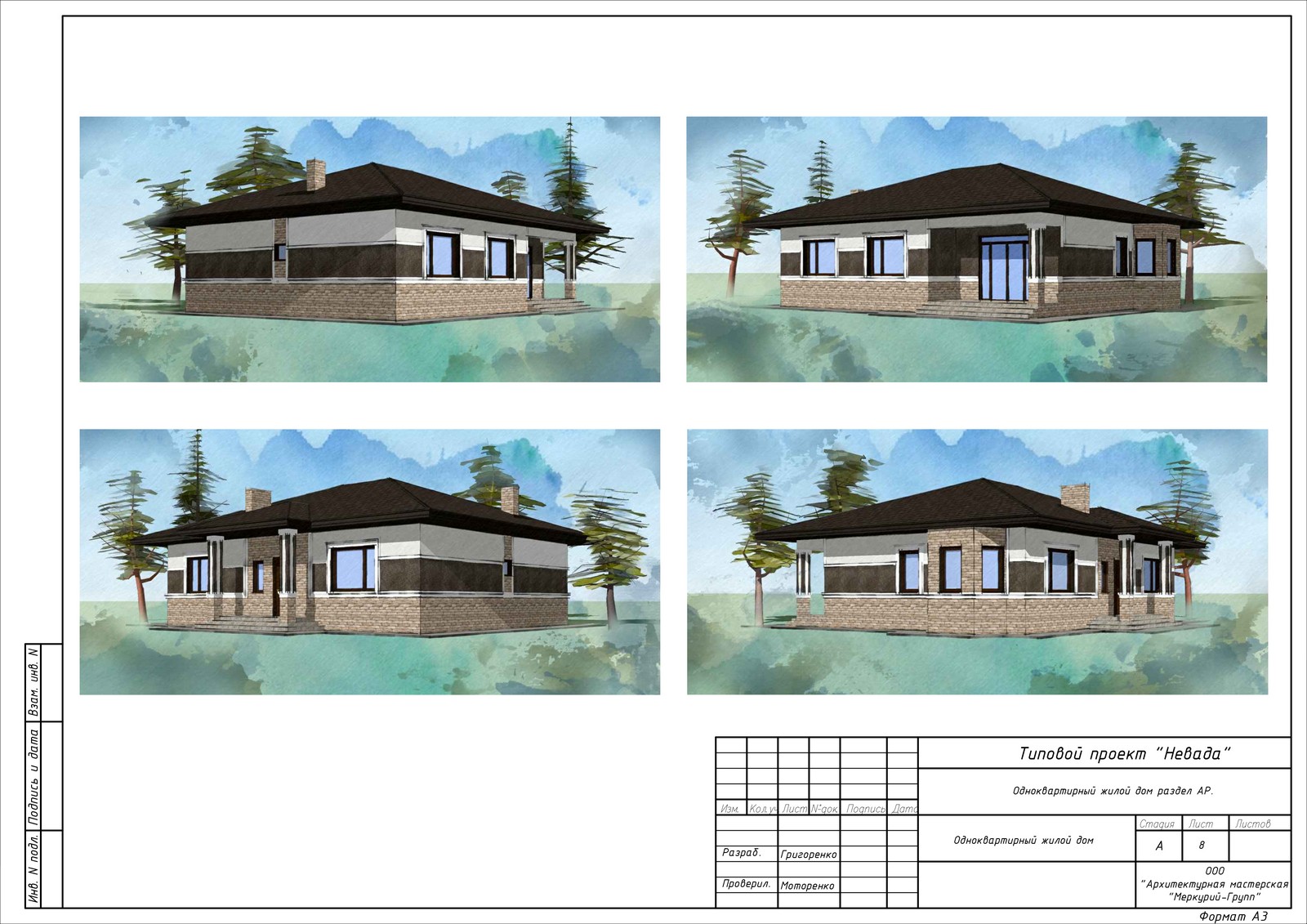

Фасады в 3Д

Эскизы внешнего вида дома со всех сторон в перспективе. Они дают общее представление о внешнем виде сооружения, отделке и цветовом оформлении.

Строительный раздел (КР)

В этот проект входят расчеты и чертежи более детально раскрывающие процесс строительства Вашего дома. Нужен для того, чтобы строители знали полный конструктив дома от фундамента до кровли и могли возвести его без ошибок и перерасхода материала. С помощью этого проекта вы сможете сами контролировать каждый этап работ.

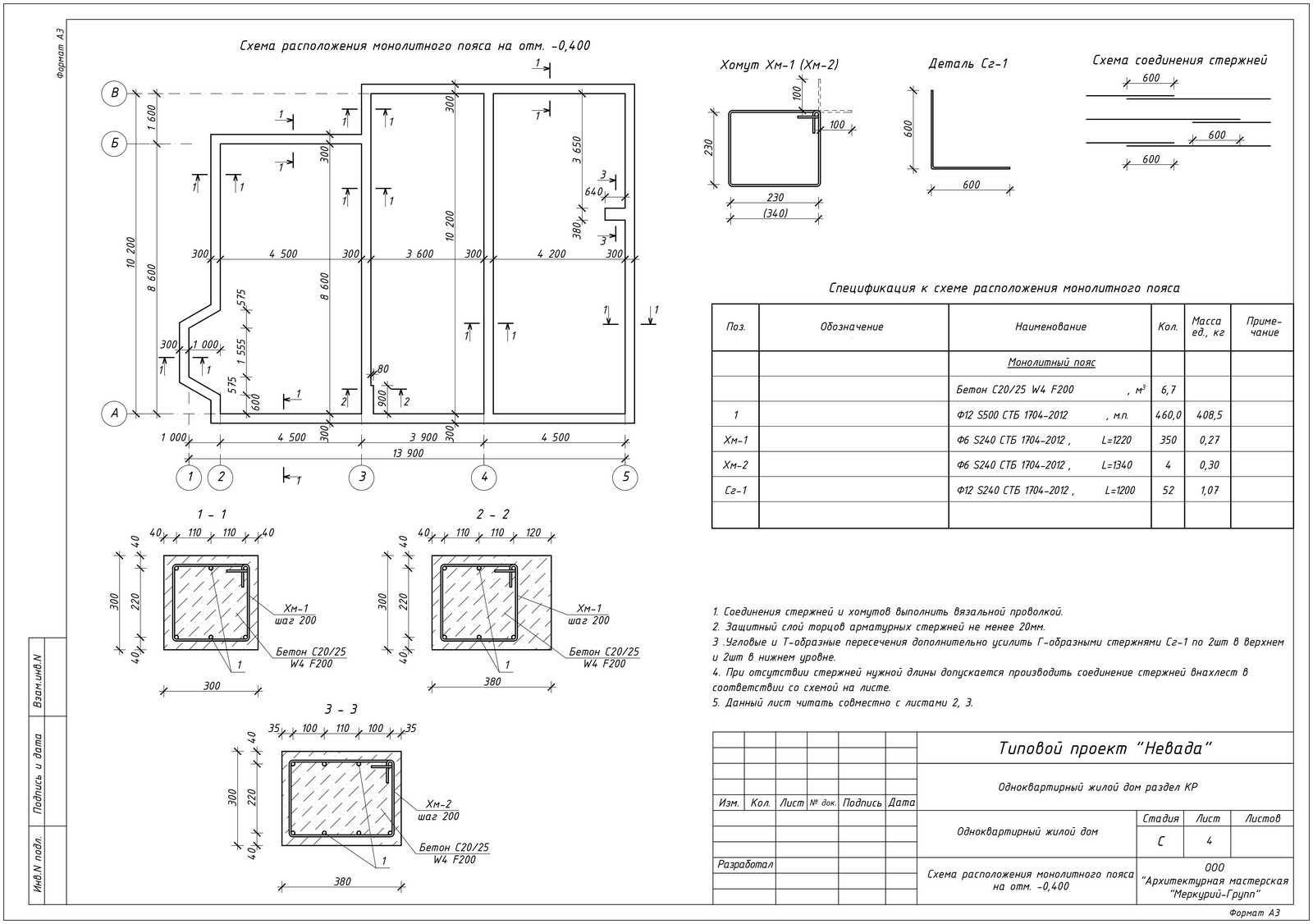

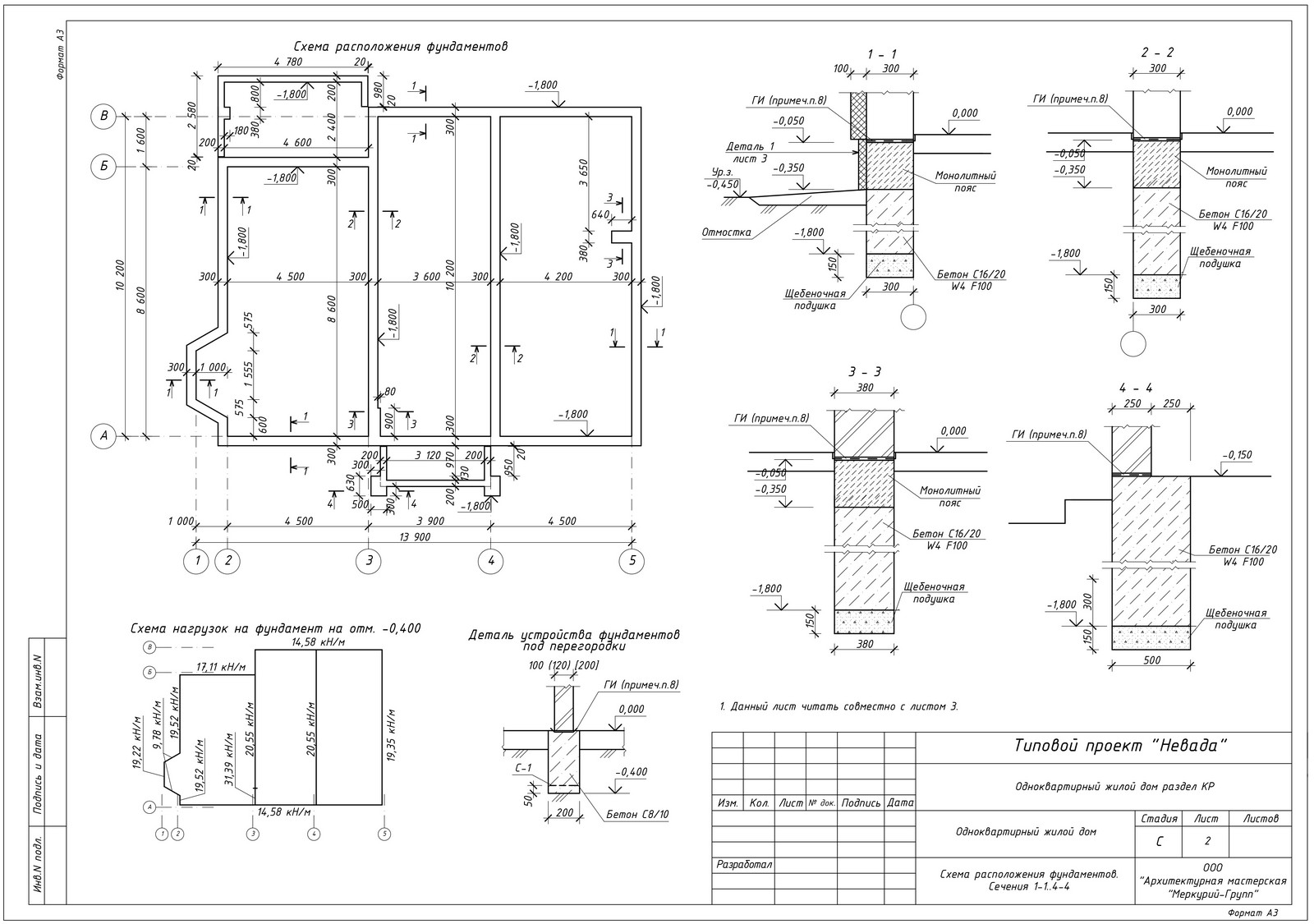

Чертежи конструкций ниже 0.000:

- схема расположения фундаментов;

- схема армирования фундаментов;

- сечения и разрезы фундаментов;

- узлы утепления стен и полов цоколя;

-спецификации элементов.

Позволяют узнать полный конструктив фундамента, а также точные размеры основных конструктивных элементов. На плане представлены подземные и надземные части сооружения, даются указания по созданию опалубок и подушки фундамента, армированию, укладке гидроизоляции и использованию требуемой марки бетона. Также дается спецификация материалов с указанием их требуемого количества. Чертежи позволяют строителям возвести фундамент без ошибок и перерасхода материалов.

Чертежи конструкций выше 0.000:

- ведомость перемычек;

- узлы опирания перемычек и спецификация элементов;

- кладочные планы (поэтажные);

- схема расположения перекрытий;

- спецификация и узлы перекрытий;

- узлы основных конструкций;

- узлы утепления здания.

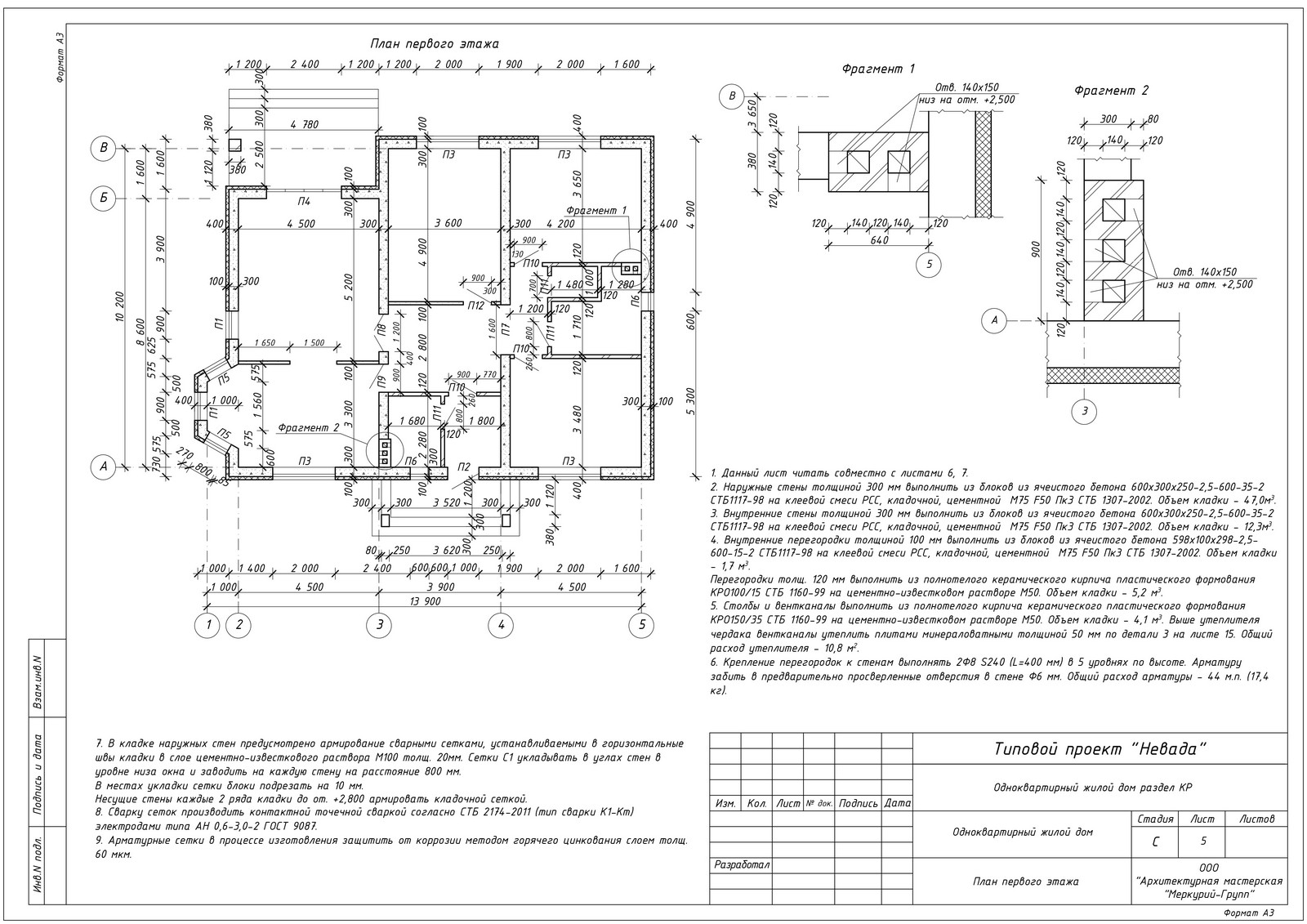

На чертежах представлены размеры всех имеющихся стен здания, простенков,
проемов, выступов, изгибов и иных геометрических особенностей конструкций. Также
есть подробные пояснения о технологии возведения, создании армирующих поясов
на стенах, перемычек и иных нюансов, которые нужно учесть при выполнении
строительных работ, чтобы в дальнейшем не возникло сложностей по гарантии.

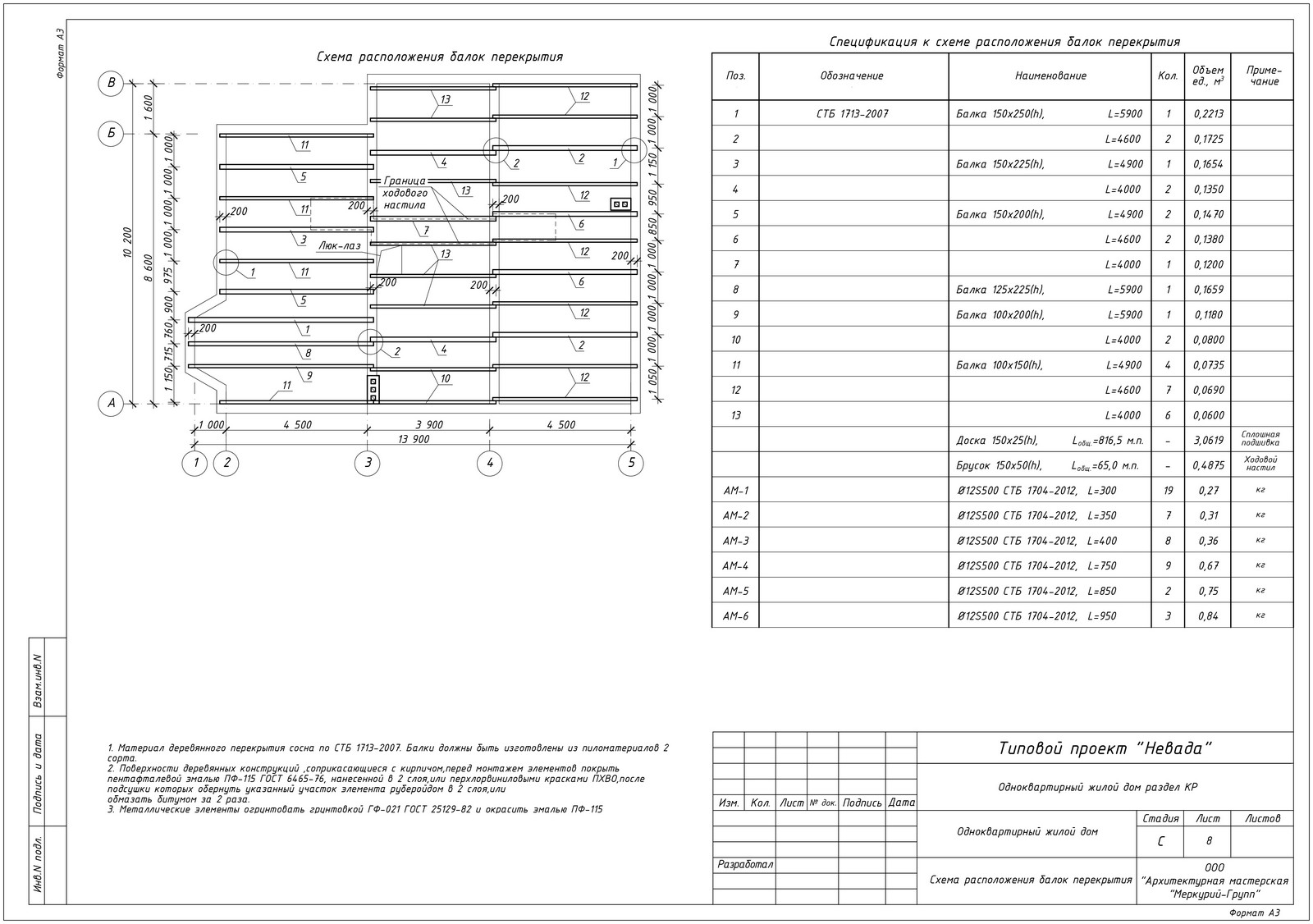

Подробно описано, каким образом устроены перекрытия в доме. Представлены
конструкции и габариты основных составных частей – параметры балок, шаг их
установки, узлы их крепления. В чертежах указано, чем подшиваются, накрываются и
заполняются основные элементы конструкции. Для плит перекрытия представлены
подробные размеры и раскладка, а для монолитных перекрытий – схемы
армирования, опалубочные планы, а также ведомость расхода требуемых
материалов. Это гарантирует безошибочное выполнение работ строителями и
надежность будущей постройки.

На чертежах показано, где в доме расположены дымоходы и вентиляционные
каналы, а также какого размера они необходимы, чтобы обеспечить эффективное
функционирование и соответствие всем современным нормам. Также показано
конструктивное устройство дымоходов и вент каналов, чтобы их можно было возвести
без ошибок.

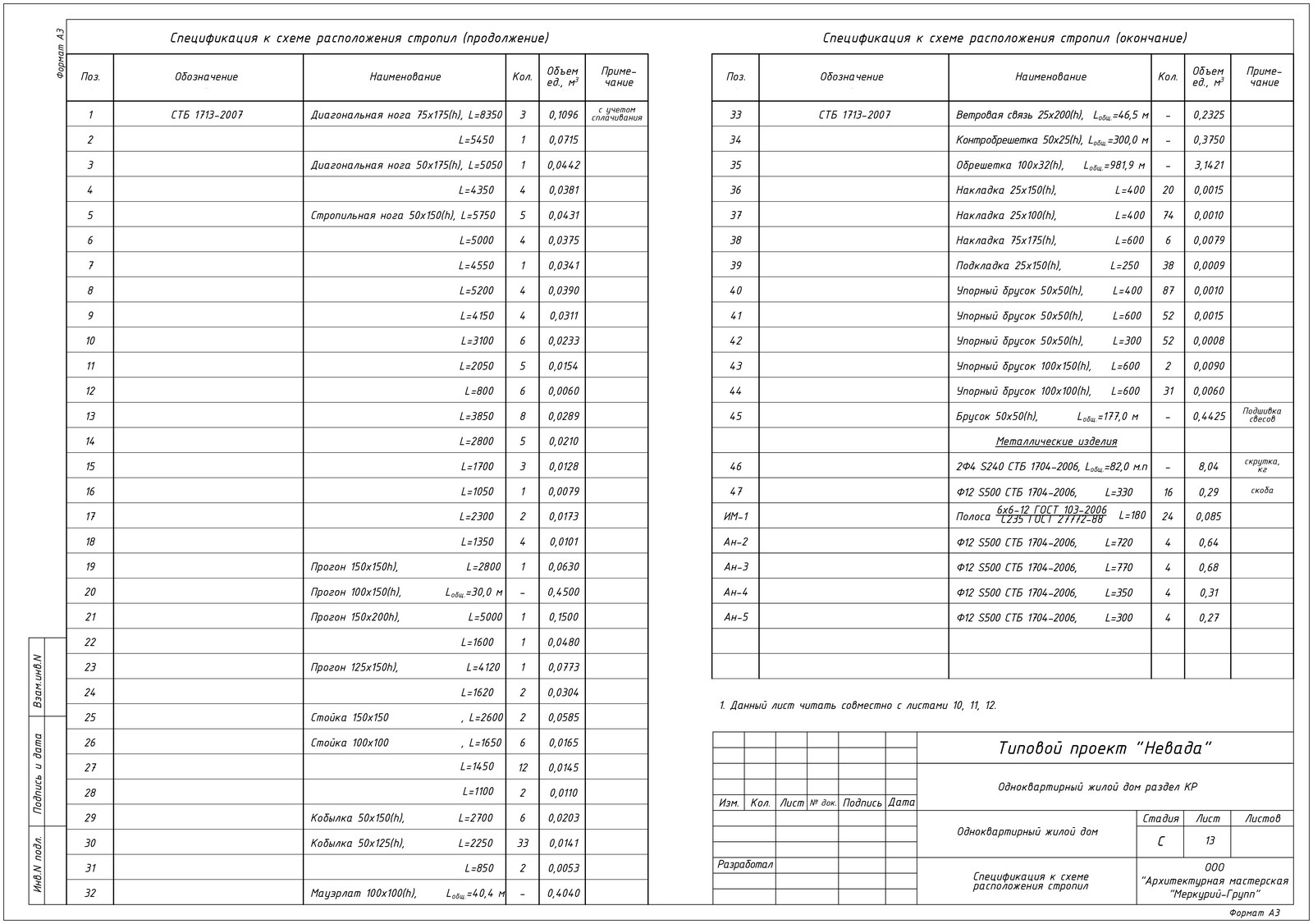

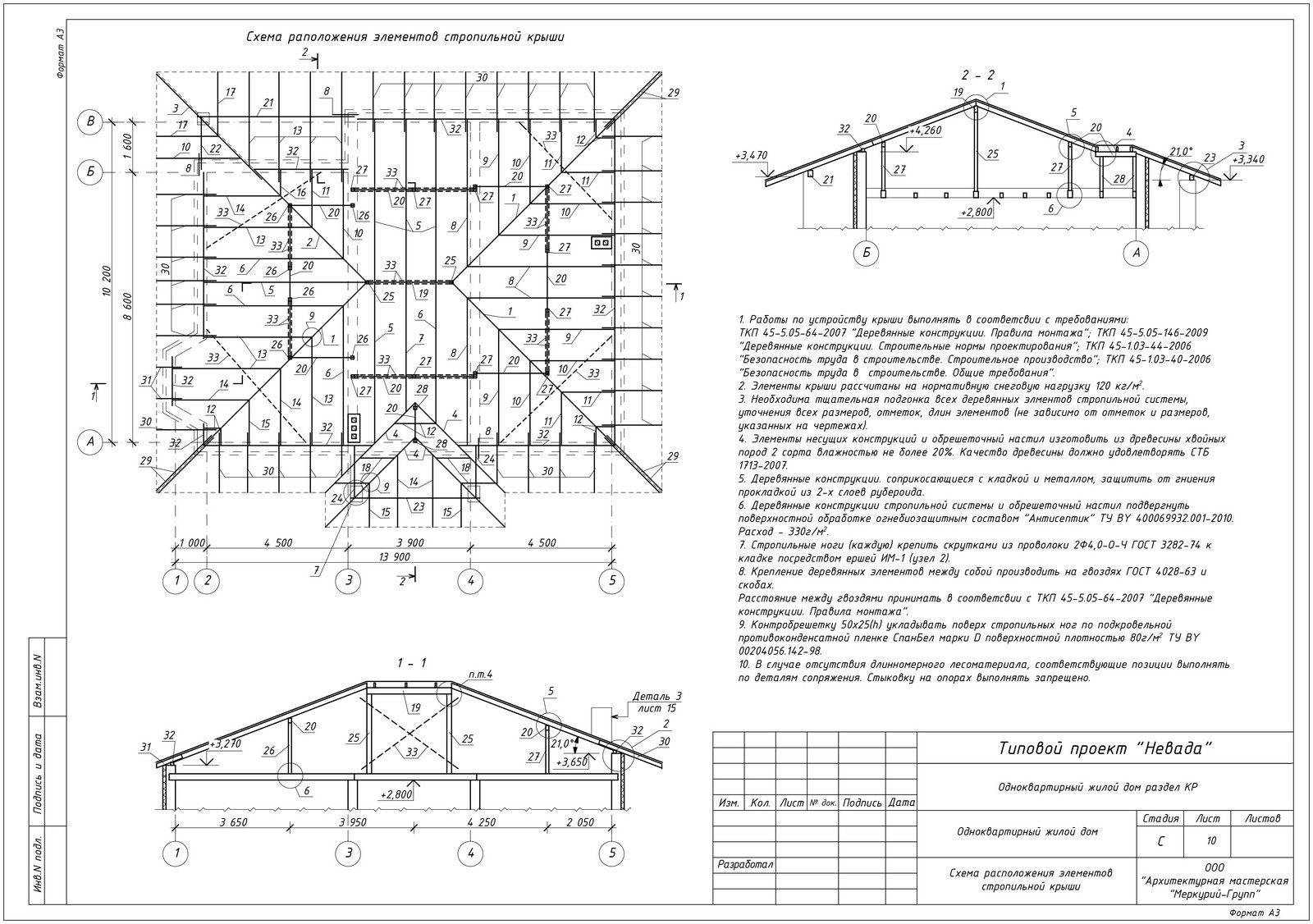

Крыша и кровля

- схема стропильной системы;

- спецификация элементов стропильной системы;

- план кровли;

- спецификация элементов кровли.

Подробная информация о кровле, где указаны особенности всех конструктивных
элементов стропильной системы. В чертежах обозначены размеры самих стропил,
оптимальный шаг их монтажа, места расположения узлов соединений. Подробно
прописаны требования, которые нужно соблюдать при выполнении работ, связанных
с подшивом, утеплением, правильным монтажом кровельных мембран и
пароизоляционной пленки, установкой обрешетки, укладкой кровельного материала.
Все это позволяет выполнить самую сложную часть любого дома надежно и без
ошибок.

Раздел инженерные сети

Отопление и вентиляция (ОВ)

Система отопления дома – это сложнейшая система, которая определяет как
комфорт Вашего дома, так и затраты на его обогрев. Поэтому подбор правильной
системы отопления является наиважнейшим фактором при строительстве жилья.

В данном разделе имеются чертежи разводки системы трубопровода, указаны места
монтажа радиаторов и отопительного котла, схема обвязки котла, схема
расположения теплого пола. Здесь есть указания, позволяющие правильно
установить ключевые элементы системы отопления.

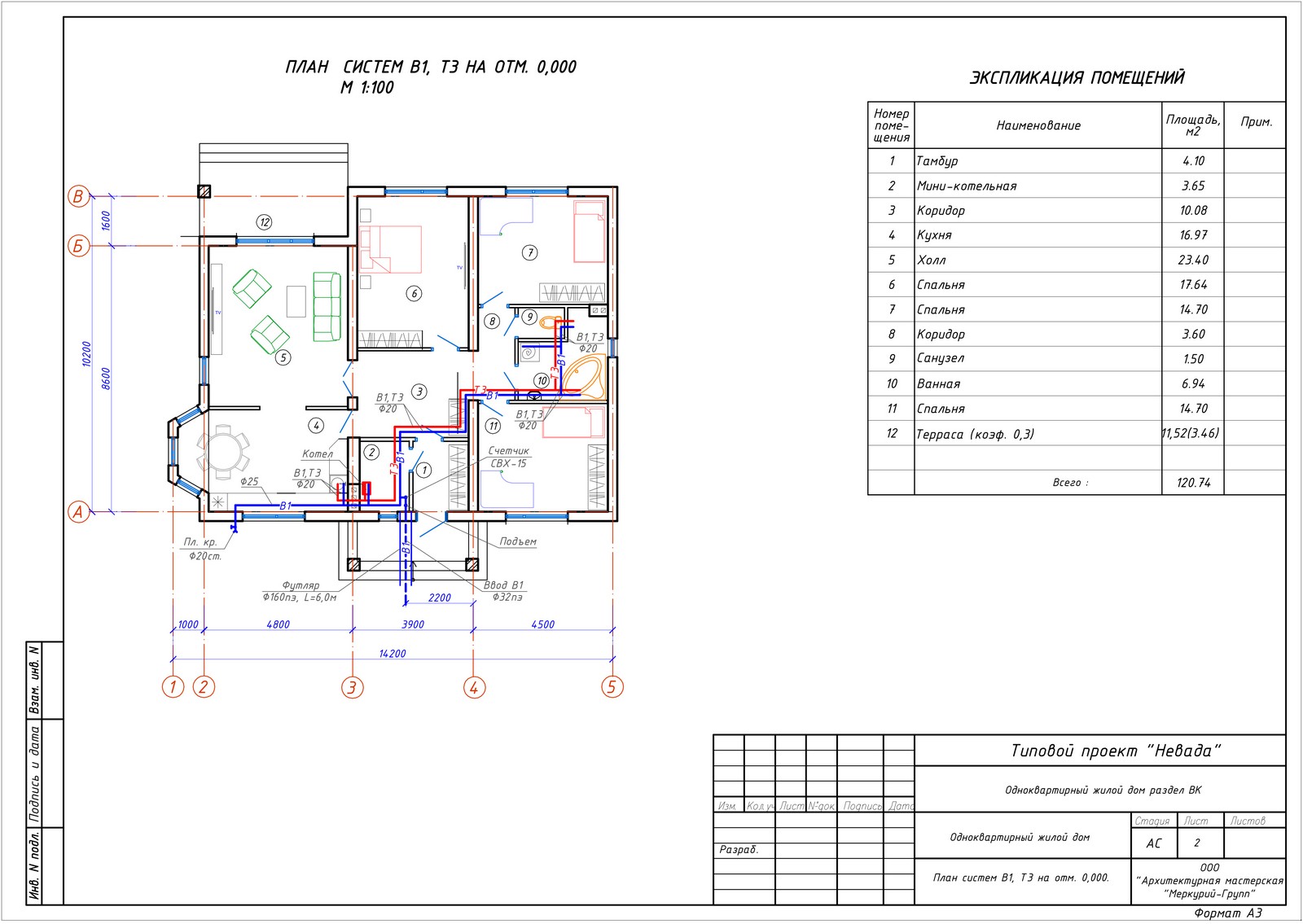

Водопровод и канализация (ВК)

Проект на водоснабжение и канализацию – это набор чертежей необходимых для
монтажа систем водопровода и канализации и подбора оборудования.
Эффективность системы водоснабжения и канализации зависит не только от
правильного монтажа, но и от правильно выбранных схем и методик расчетов.

На чертежах представлена схема разводки труб, предназначенных для подвода
воды, слива канализационных стоков. Есть расположение котлов, бойлеров, раковин
и иных санитарно-технических изделий. Здесь есть все схемы системы водопровода и
канализации без исключения.

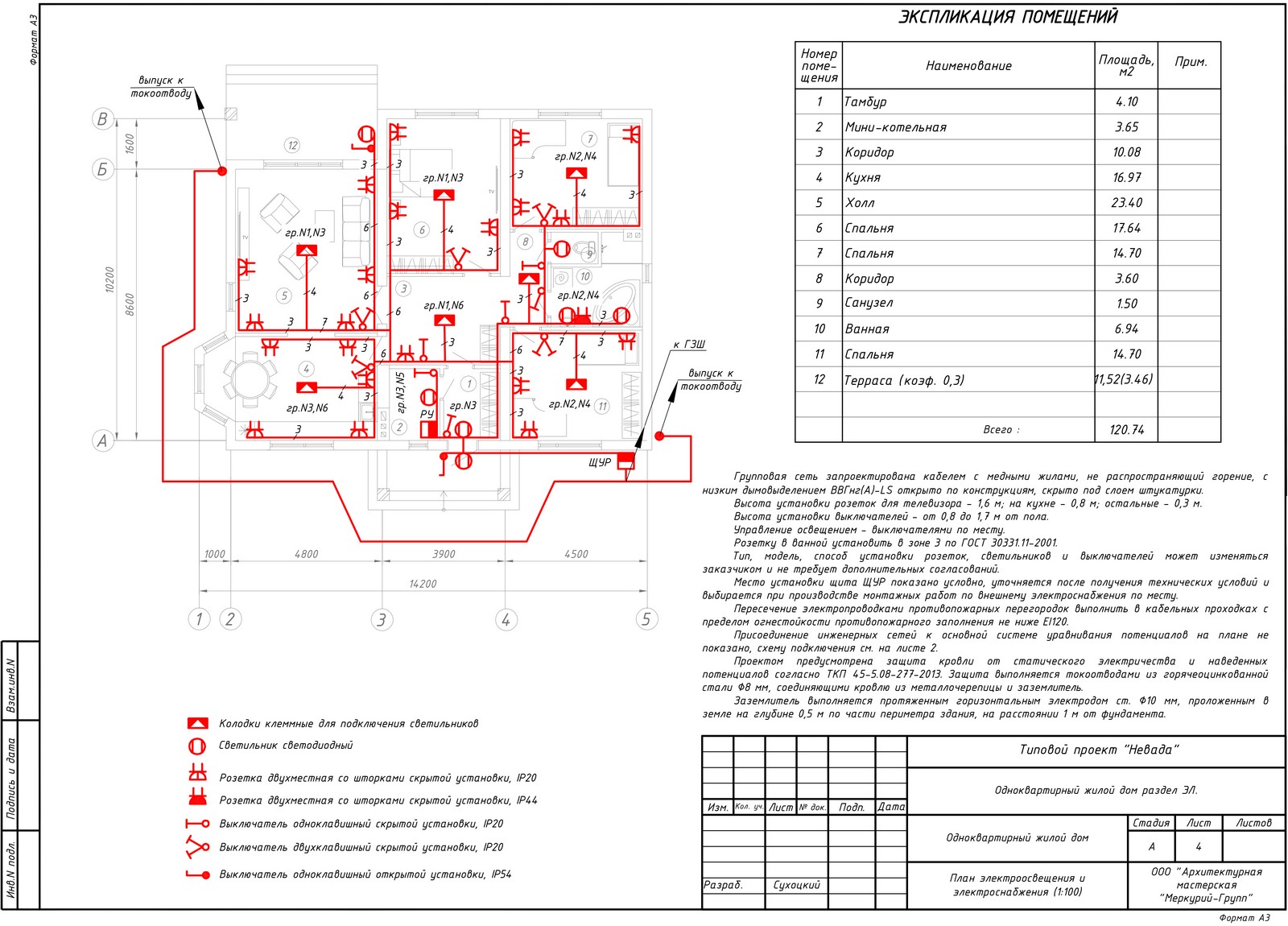

Электроснабжение (ЭС)

В чертежах представлены схемы расположения электрических сетей, указано место
установки электрического щита, розеток, выключателей, переключателей и
различных осветительных приборов. В чертежах есть указания, необходимые для
того, чтобы правильно установить главные элементы системы, описаны требуемые
материалы и основные компоненты системы электроснабжения.

Архитектурный раздел (АР)

Это чертежи концепции дома - его внешнего вида, планировок и подробных размеров по ним.

Общие данные

План фундамента

Поэтажные планы дома + планы со схематичной расстановкой мебели

Разрез дома

План кровли

Фасады в 2Д

Фасады в 3Д

Строительный раздел (КР)

Чертежи конструкций ниже 0.000:

- схема расположения фундаментов;

- схема армирования фундаментов;

- сечения и разрезы фундаментов;

- узлы утепления стен и полов цоколя;

-спецификации элементов.

Чертежи конструкций выше 0.000:

- ведомость перемычек;

- узлы опирания перемычек и спецификация элементов;

- кладочные планы (поэтажные);

- схема расположения перекрытий;

- спецификация и узлы перекрытий;

- узлы основных конструкций;

- узлы утепления здания.

Крыша и кровля

- схема стропильной системы;

- спецификация элементов стропильной системы;

- план кровли;

- спецификация элементов кровли.

Раздел инженерные сети

Общие данные

Пример документации архитектурного раздела

Пример документации строительного раздела

Пример документации раздела инженерные сети
